(2022-07-20) 현재에도 많이 사용하고 있는 방법인 CSP에 대한 논문이다

CSP는 계속돼서 사용되어 지금은 Modified CSPv6까지 나왔다

개인적인 생각으로는 기존 residual shortcut을 몇 개의(2~3개의) convolution마다 진행했다면 CSP shortcut은 그런 residual shortcut 몇 개마다 진행한다.

Abstract

• CSP : Cross Stage Partial Network
• 기존의 CNN들의 computation이 많이 소모되는 이유는 네트워크 최적화 내의 중복 기울기 정보(Duplicated gradient information) 때문이다
• CSPNet은 시작과 끝에서 feature map을 통합하여 기울기의 variability를 respect 한다
• 결과적으로, ImageNet dataset에서 동등한 정확도로 20% computations를 감소시켰다
• CSPNet은 쉽게 적용할 수 있고 기존 shortcut 방식들을 대체할 수 있는 일반적인 구조이다.
  - transition layer : BN + 1x1 conv + 2x2 avg pooling
  - growth rate : Dense Block을 지날 때마다 증가되는 feature map의 사이즈

1. Introduction

• Neural Network가 더 깊고 넓어질 수 록 더 강력함을 보여줬다
• 그러나 이런 확장 구조는 매우 많은 computations를 필요로 한다
• 이전의 몇몇 접근법에서는 모바일 GPU를 기준으로 설계되었다 ( depth-wise separable convolution)
  depth-wise separable conv는 ASIC(Application-Specific Integrated Circuit)과 호환되지 않는다.
• 이 제안의 초점은 기본 layer의 featuer map을 두 부분으로 나누어 제안하는 cross-stage hierarchy에 따라 mergeing 한다
• 중요 개념은 gradient의 흐름을 다른 두 개의 네트워크 경로에 나누는 것이다
• CSPNet에서 주로 다루는 문제는 3가지이다
  1. CNN의 학습능력(learning ability) 강화
      - 경량화하면서도 충분한 정확도를 유지
      - ResNet, ResNeXt, DenseNet등에 쉽게 적용 가능하고 computation effort를 10~20%가량 줄이지만 정확도는 거의 떨어지지 않거나 outperform
  2. Removing computational bottlenecks
      - 너무 많은 computational bottleneck은 inference process에서 더 많은 cycles이 필요하게 된다
      - utilization을 더 효율적으로 높이고 필요 없는 에너지 소모를 줄인다 ( 저자 중에 College of Artificial Intelligence and Green Energy National Chiao Tung Univ가 있는데 친환경에너지 쪽이어서 그런지 이런 이야기가 좀 있다)

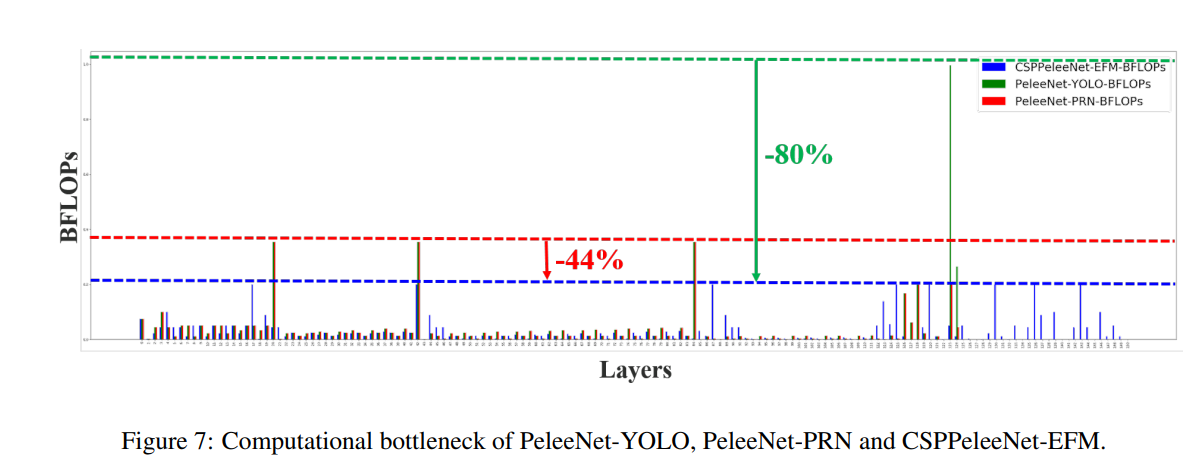

      - YOLOv3 기반 모델에서 computational bottleneck을 80%가량 감소시킨다
  3. Reducing memory costs
      - DRAN은 비싸고 크기도 큰데 DRAM사용량을 줄이면 ASIC의 비용을 감소시킬 수 있을 것이다
      - 메모리 사용량을 줄이기 위해 cross-channel pooling을 이용 - feature pyramid 생성 과정에서 feature map의 compress를 수행한다
      - PeleeNet에서 feature pyramids를 생성할 때 memory 사용량을 75% 감소할 수 있었다
• CSPNet은 CNN에서 학습 용량을 증가시킬 수 있고 작은 모델에서 더 좋은 정확도를 얻을 수 있다.
  GTX 1080ti에서 109 FPS, 50%의 AP50을 얻었다
  - 메모리 대역폭을 줄일 수 있었고 Nvidia jetson TX2에서 42% AP50, 49 FPS를 얻었다

2. Related work

• CNN architectures design
  ResNeXt 저자가 width, depth의 channel보다 cardinality(gradient의 다양성)를 늘리는 게 더 효과적일 수 있다 했다
  a. DenseNet
      - 출력의 결과물을 그대로 concatenates 하여 다음 레이어의 인풋으로 사용했다 이러한 방식은 cardinality를 극대화할 수 있다
  b. SparseNet
      - dense connection은 exponentially spaced connection을 하여 parameter의 utilization을 효과적으로 개선할 수 있다 또한 높은 cardinality와 sparse connection이 gradient combination의 concept으로 왜 네트워크의 학습능력을 향상할 수 있는지 이유를 설명하고 partial ResNet(PRN)을 개발했다

3. Method

• Cross Stage Partial Network
  • DenseNet
    아래 수식을 보면 DenseNet의 경우 역전파에서  $$ g_0, g_1,... g_{k-1} $$ 가 중복되어 사용됨을 볼 수 있다
    이런 중복은 다른 레이어에서 같은 값을 중복해서 사용함을 의미한다

• 저자가 제안하는 CSPDenseNet은 입력 채널을 두 개의 파트로 분할한다
  $$ x_0 = [x_0`, x_0``] $$ 두 개로 나누어진 파트는 스테이지의 마지막에서 직접적으로 연결된다 그리고 $$ x_0``$$ 는 dense block을 통과한다
• Dense layers의 출력 $$ [x_0``, x_1, ..., x_k]$$는 바로 transition layer를 통과하고 transition layer의 output $$x_t$$는 $$x_0``$$와 결합되고 바로 다른 transition layer를 통과하여 $$x_U$$를 생성한다.

• 위 공식을 보면 dense layer에서 들어오는 gradient 가 별도로 합쳐져 있음을 볼 수 있다 (gt)
  또한 feature map x0`이 직접적으로 dense layers를 통과하지 않고 분리되어 통합된다
  가중치 업데이트를 보면 두 갈래의 기울기 정보가 서로 중복되지 않는다.
• CSPDenseNet은 DenseNet의 feature reuse장점은 유지하면서 동시에 gradient flow를 truncation 하여 중복되는 gradient info의 과도한 양을 방지한다
• Partial Dense Blcok
  - Incerease gradient path : feature map복사를 사용하여 gradient paths가 doubled 되는 것을 완화
  - balance computations of each layer : 일반적으로 base layer의 채널의 개수는 growth rate보다 크다(input C 64, growth rate 32, 64,...) CSP는 base layer의 반절만 사용하기 때문에 계산 병목 현상의 절반 가까이를 효과적으로 해결할 수 있다
  - reduce memory traffic : 총 m개의 dense layer가 있을 때
  $$ w\, \times \,h\, \times \, c,\, grouth\, rate\, :\, d, total \,m\, dense\, layers$$
  dense layer의 CIO(Convolution Input, Output)는
  $$ (c \times m ) + ((m^2 + m) \times d)/2 $$
  이고 partial dense block의 CIO는
  $$((c \times m)+(m^2 +m) \times d)/2$$
  일반적으로 m과 d는 C보다 매우 작기 때문에 partial block이 반절 가까이 네트워크 메모리 traffic을 절약할 수 있다

• 저자는 3가지 다른 방식의 Feature fusion 방식을 소개한다
  1.  CSPDenseNet에 사용한 방식 두 갈래로 나누어진 경로에 하나는 Dense Block과 Transition layer를 지나고 그 뒤 두 갈래를 concatenate 한 후 다시 transition layer를 통과한다
  2. Fusion First는 두 갈래 중 하는 Dense Block을 통과하고 그 뒤 두 갈래를 합친 후 transition layer를 통과한다
  3. Fusion Last는 CSPDenseNet와 다르게 마지막에 두 갈래를 합치기만 하고 transition layer을 다시 지나가지 않는다
• 위의 Fusion First와 Fusion Last는 다른 영향을 보여주는데
  Fusion First는 두 갈래로 나뉜 기울기를 먼저 합친 다음 transition layer로 들어가기 때문에 많은 양의 기울기가 재사용된다
  Fusion Last는 한 방향만 transition layer를 지나가고 그 뒤 두 갈래를 합치기 때문에 기울기의 흐름이 잘리기 때문에 기울기 정보가 재사용되지 않는다

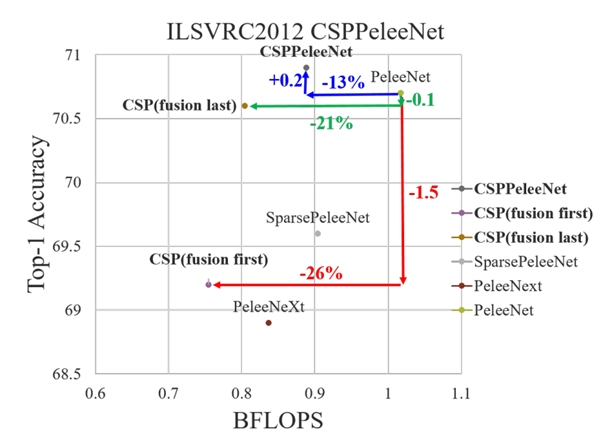

• Fusion first는 실험 결과 Imagenet 데이터셋에서 computations는 효과적으로 감소되었고 정확도는 0.1% 밖에 감소되지 않았다
  Fusion Last 또한 computations는 감소되었지만 정확도가 1.5% 감소되었다

• 가정 1
  - c 입력 채널 : 32
  - m 몇개의 Dense layer : 3
  - g growth rate : 32
  $$ Dense \, layer :  (32 \times 3) + ((3^2 + 3) \times 32)/2 = (96 + (12 \times 32)/2 = 96 + 384 / 2 = 288 $$
  $$ partial \, dense \, block :  ((32 \times 3) + ((3^2 + 3) \times 32))/2 = ((96 + (12 \times 32))/2 = (96 + 384) / 2 =  240 $$
• 가정 2
  - c  : 4
  - m : 3
  - g : 62
  $$ Dense \, layer :  (4 \times 3) + ((3^2 + 3) \times 64)/2 = (12 + (12 \times 64)/2 = 12 + 768 / 2 = 396 $$
  $$ partial \, dense \, block :  ((4 \times 3) + ((3^2 + 3) \times 64))/2 = ((12 + (12 \times 64))/2 = (12 + 768) / 2 =  390 $$
  - 채널과 growth rate의 차이가 매우 커야 Dense layer의 CIO가 더 커진다

4. Experiments

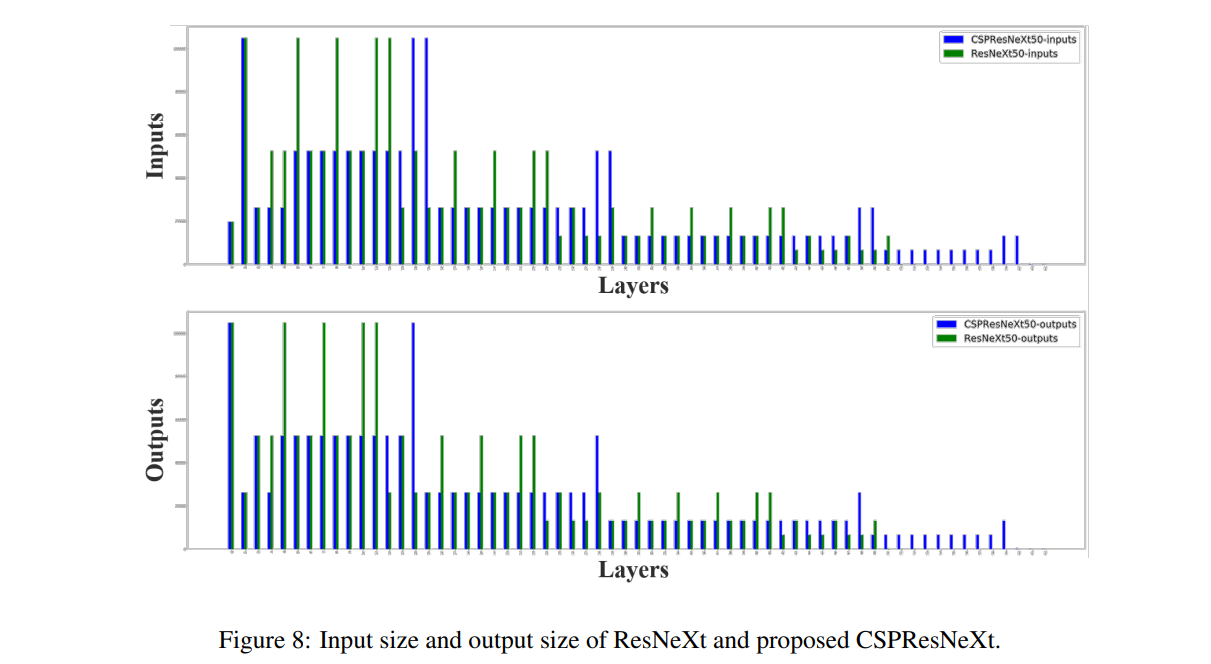

• Computational Bottleneck

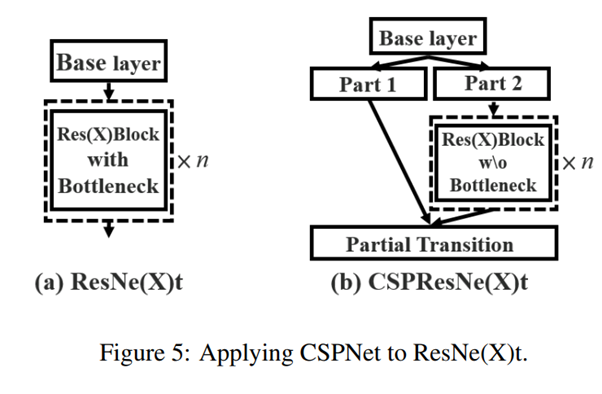

  기존의 ResXBlock에서 bottleneck layers를 제거하여 채널의 크기 변경을 감소시킴으로 인해 22%가량 computations를 감소시켰다

논문 : https://arxiv.org/pdf/1911.11929.pdf
